產品概要：CAN總線轉以太網， 以太網轉CAN總線，接口卡，適配器

資料下載：以太網轉CAN總線接口適配器用戶手冊

軟件下載：CANTools工具軟件 （Update 2020.07.06）    CANTools_EN (English version)

供貨狀態：現貨

產品簡介

1.1 概述

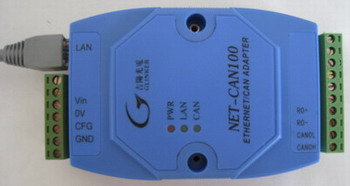

    GY8505/GY8506 NET-CAN以太網轉CAN總線接口適配器是帶有1路或2路CAN接口和一路RJ45以太網接口的智能型CAN總線接口適配器，可進行雙向傳送。采用該接口適配器，PC(或其他以太網設備)可以通過RJ45接口連接一個標準CAN網絡，構建現場總線測試實驗室、工業控制、智能樓宇、汽車電子等領域中數據處理、數據采集、數據通訊網絡的CAN核心控制單元。

    NET-CAN接口適配器可以被作為一個標準的CAN節點，是CAN總線產品開發、CAN總線設備測試、數據分析的強大工具；同時，NET-CAN接口適配器具有體積小、方便安裝等特點，也是便攜式系統用戶的最佳選擇。

    NET-CAN接口適配器設備中，CAN總線電路采用獨立的DC-DC電源模塊，進行光電隔離，使該接口適配器具有很強的抗干擾能力，大大提高了系統在惡劣環境中使用的可靠性。

    用戶產品說明書給出了通訊編程規范，用戶可以方便的開發出CAN系統應用軟件產品。

1.2 性能與技術指標

● 以太網與CAN總線的協議轉換；

● 以太網通訊采用UDP協議，透明轉換；

● 支持CAN2.0A和CAN2.0B協議，支持標準幀和擴展幀；

● 支持雙向傳輸，CAN發送、CAN接收；

● 支持數據幀，遠程幀格式；

● CAN控制器波特率在5Kbps-1Mbps之間可選，可以軟件配置；

● CAN總線接口采用光電隔離、DC-DC電源隔離；

● 最大流量為每秒鐘1200幀CAN總線數據；

● CAN接收緩沖區容量達到100幀，共1300字節；

● 外部直流工作電源：7-24V輸入。

● 隔離模塊絕緣電壓：3000Vrms；

● 工作溫度：-20～85℃；

● 外殼尺寸：100mm*70mm，支持DIN導軌安裝方式。

1.3 典型應用

● 通過PC或筆記本的以太網RJ45接口實現對CAN總線網絡的發送和接收;

● 快速CAN網絡數據采集、數據分析；

● CAN總線－以太網網關；

● RJ45以太網接口轉CAN網絡接口；

● 延長CAN總線的網絡通訊長度；

● 工業現場CAN網絡數據監控。

1.4 產品銷售清單

1）GY8505 NET-CAN以太網轉CAN總線接口適配器。

3）完整資料官網下載。  工業通訊產品--產品資料，第一行。（CAN總線通信測試軟件CANTools，以及Visual C++的CAN測試軟件的源代碼，用戶手冊，CAN總線相關資料等）；

1.5 技術支持與服務

  貨到10日內無條件退貨；一年內免費維修或更換；終身維修服務。

  技術支持及購買信息請查閱：http://www.jnlwj.cn/

1.6 CANTools以及NET-CAN適配器參數設置軟件

1.7 吉陽光電CAN適配器典型客戶

   中興通訊，華為技術，深圳比亞迪，臺達能源，許繼電氣，清華大學，上海交通大學，北京航空航天大學，中國科學院等眾多知名企事業單位。
