產品介紹

1.1 概述

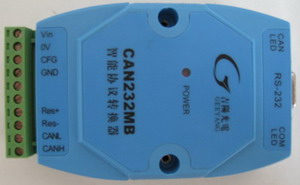

    GY8502 CAN總線協議轉換器是用于CAN-bus現場總線和RS232接口之間數據交換的智能型協議轉換器。

    該協議轉換卡集成有1個RS232/RS485通道、1個CAN-bus 通道，可以很方便地嵌入到使用RS-232 接口進行通訊的節點中，在不需改變原有硬件結構的前提下使設備獲得CAN-bus 通訊接口，實現串口設備和CAN-bus 網絡之間的連接、數據通訊。

    GY8502轉換器為用戶的使用提供了足夠的靈活性，用戶可以根據實際需要設置CAN總線接口和串口的參數。通訊參數由上位機軟件配置，能使用戶快速進入高效率的CAN-bus 通訊應用。

    GY8502轉換器提供兩種數據轉換方式：“透明轉換”、“透明帶ID標識轉換”。“透明轉換”適用于串行數據流的完全轉換，“透明帶ID標識轉換”適用于用戶自定義協議的串行數據轉換，用戶可根據實際應用的特點選擇合適的數據轉換方式。

    GY8502轉換器采用貼片安裝工藝，CAN總線電路采用獨立的DC-DC電源模塊，進行光電隔離，與控制電路完全電氣隔離，使轉換器具有很強的抗干擾能力，大大提高了系統在惡劣環境中使用的可靠性。

    GY8502轉換器具有體積小巧使用方便等特點，也是便攜式系統用戶的上佳選擇。同樣CAN232MB智能協議轉換器不僅適應基本CAN總線產品，也滿足基于高層協議如DeviceNet、CANopen 等CAN-bus總線產品的開發。

    注：GY8502 CAN232MB轉換器一般適用于需要在CAN和RS232之間進行透明轉換或者帶ID的透明轉換的情況，或者用于設備間通信轉換。

1.2 性能與技術指標

● 智能CAN卡，內建微處理器；

● 功能兼容廣州ZLG－CAN232MB協議轉換器

● 實現CAN總線 與RS232的雙向數據通訊，CAN總線發送和接收；

● 支持CAN2.0A 和CAN2.0B 協議，支持標準幀和擴展模式；

● CAN總線通訊波特率可設定：5k-1000kbps；

● 3線式RS232，通訊速率在4800~115200bps 之間可設定；

● 提供兩種數據轉換模式：透明轉換、透明帶ID標識轉換；

● CAN總線接口采用光電隔離、DC-DC電源隔離；

● 最高幀流量：400 CAN幀/秒（＊）；

● 工作電源：＋7V～24V DC；可根據要求提供5V接口。

● 工作溫度：-40 ℃ ～ +85℃；

● 支持標準DIN 導軌安裝；

● 產品尺寸：100mm*70mm*25mm（不計算導軌安裝架高度）。

注意：最高幀流量是在最大串口波特率下測得。

1.3 典型應用

● 設備與設備間采用CAN總線通信

● CAN網絡取代RS232網絡

● 擴展標準RS232網絡通訊長度；

● 煤礦遠程通訊

● PLC 設備聯網

● 現有RS-232 設備連接CAN-bus 網絡

● 擴展標準RS-232 網絡通訊長度

● PLC 設備連接CAN總線網絡通訊轉換

● CAN總線與串行總線之間的網關網橋

● 工業現場網絡數據監控

● CAN 教學應用遠程通訊

● CAN 工業自動化控制系統

● 慢速CAN 網絡數據采集數據分析

● 智能樓宇控制

● 數據廣播系統等CAN總線應用系統

1.4 產品銷售清單

1）GY8502 CAN232MB協議轉換器。

2）DB9串口線纜一根。

3）資料官網下載。  工業通訊產品--產品資料，第一行。（CAN232MB設備配置軟件CANConfig，用戶手冊，CAN總線相關資料等）；

1.5 技術支持與服務

貨到10日內無條件退貨；一年年內免費維修或更換；終身維修服務。

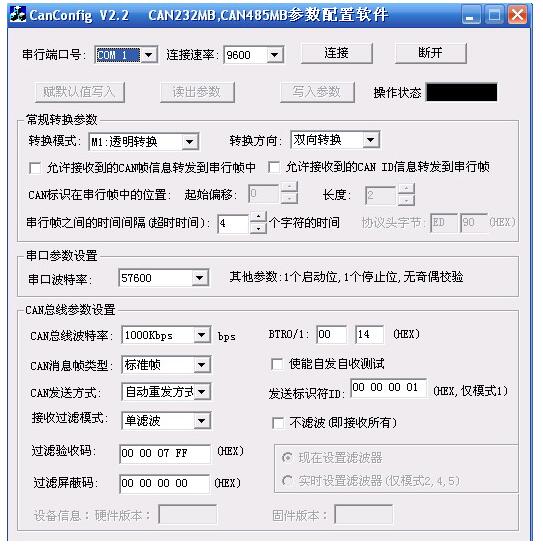

1.6 CanConfig配置工具界面如下：

1.7 吉陽光電CAN適配器典型客戶

   中興通訊，華為技術，三一重工，深圳比亞迪，臺達能源，許繼電氣，清華大學，上海交通大學，北京航空航天大學，中國科學院等眾多知名企事業單位。
