產品概要：CAN總線中繼器，CAN網橋

資料下載：GY8802 CAN總線智能網橋中繼器用戶手冊

軟件下載：CAN網橋配置軟件

供貨狀態：現貨

1.1 功能概述

       CAN網橋（Bridge）是一個智能的中繼器。使用CAN網橋對設備進行互連，克服了CAN總線結點個數及通信距離的物理限制，能有效擴充CAN網絡的結點總數，延長通信距離。

       在CAN總線網絡中，網橋能從一個電纜里接收信號， 放大它們，將其送入下一個電纜。因此，它不但能延長CAN總線的通信距離，而且可提高CAN網絡的性能、可靠性和 安全性。

       CAN網橋的存儲和轉發功能可使其適用于連接不同CAN波特率的兩個CAN網絡。 因而構成一個不同速率的CAN網絡相匹配，混連在一起的混合網絡。

       CAN網橋，是連接兩個CAN網絡的存儲轉發設備，它可以提供智能化連接服務。它可以根據消息幀的ID過濾來進行有選擇的接收和轉發。網絡1 和網絡2 通過網橋連接后，網橋接收網絡1 發送的數據包，檢查數據包中的幀信息，如果幀信息不符合網絡1要求 ，它就將其放棄，相反，如果符合網絡1要求且為網絡2 需要的信息，它就繼續發送給網絡2。.這樣，可利用CAN網橋隔離信息，將不符合網絡要求的信息隔離出總線，防止無效信息占用總線資源。

      使用CAN網橋將一個較大的CAN網絡分成若干段，有利于改善網絡的可靠性、可用性和安全性。

      CAN網橋作為一種透明網橋，最大優點是易于安裝，使用方便，是一種即插即用設備。使用CAN網橋，無需改動現有硬件和軟件，無需更改現有網絡參數，只須插入電纜就可以，對現有的CAN網絡的運行無影響。

1.2 性能與技術指標

●2個獨立的CAN通道A和B，CAN通道均采用光電隔離、DC-DC電源隔離(2500V)；

●數據流向可控，能實現A-->B,B-->A,或A,B通道雙向數據接收及轉發；

●支持CAN2.0A 和CAN2.0B 協議，支持標準幀和擴展幀格式；

●可獨立配置2個CAN通道得波特率:5Kbps-1000Kbps；

●支持自定義驗收過濾或選擇不濾波；

●工作電源：＋7V～＋24V DC；

●工作溫度：-40 ℃ ～ +85℃；

●支持標準DIN 導軌安裝；

●產品尺寸：100mm*70mm*25mm（不計算導軌安裝架高度）。

1.3 典型應用

1）當兩個不同波特率CAN網絡需要連接時，利用CAN網橋可以獨立配置2個CAN通道波特率的功能，實現連接。

2）當設備間通過CAN總線相互通信，但通信距離超過了CAN總線的距離限制時，利用CAN網橋的中繼功能，恢復信號，保持CAN網絡的穩定、安全。

3）CAN總線數據量較大，需要有選擇的接收CAN信息時，利用CAN網橋過濾屏蔽。

4) 當網絡節點數量比較多的時候，進行網絡節點擴展。

1.4 產品銷售清單

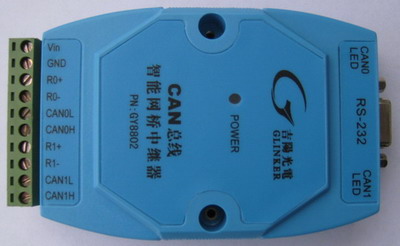

1）GY8802 CAN網橋一只。

2）DB9串口線纜一根。

3）資料官網下載（設備配置軟件CanBridgeConfig，用戶手冊，CAN總線相關資料等）；

1.5 技術支持與服務

提供一年免費質保，維修或更換；終身維修服務。

技術支持信息請查閱本公司網站www.jnlwj.cn

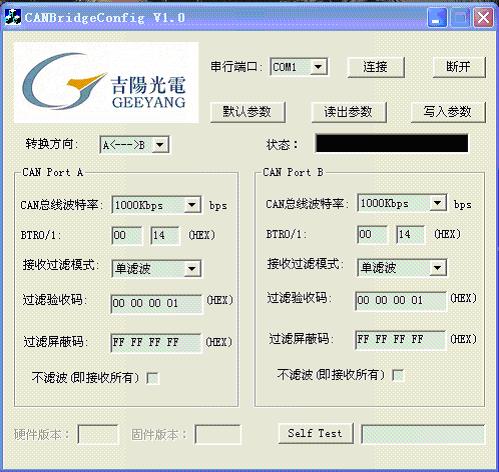

1.6 CANTools軟件操作界面：

1.7 吉陽光電CAN適配器典型客戶

中興通訊，華為技術，深圳比亞迪，臺達能源，許繼電氣，清華大學，上海交通大學，北京航空航天大學，中國科學院等眾多知名企事業單位。
